Logic Analyzer

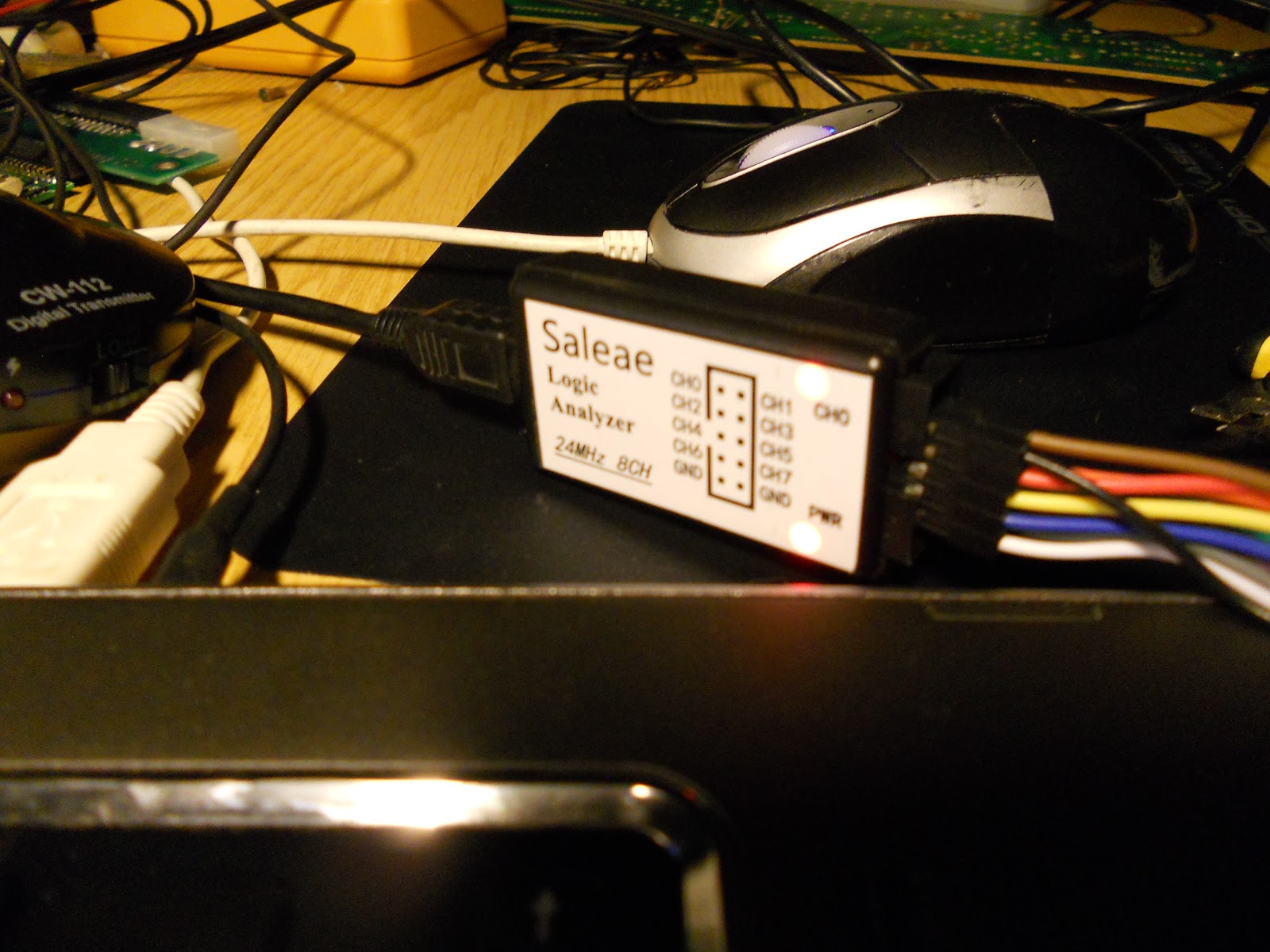

Tellisin eBay'st Detsembris endale ühe Logic Analyzer nimelise vidina, kuna tegu oli Saleae Logic seadme klooniga siis pidin selle eest ainult mõned eurid maksma aka päris odavalt sain. Kuuaega hiljem tuli see vidin väikeses ümbrikus kohale ning sees oli selline asi



Nagu näha siis neid klambreid millega mikrokontrollerite pinnide külge ühenduda pole sellel aga need saab juurde osta hiljem

Saleae enda tarkvara töötab selle antud klooniga normaalselt linuxi all, ainult et Gnome Shelli Adwaita kujundus ja Arch Linuxi küige uuemad teegid ei meeldi väga nende tarkvarale kuna terminal on erinevaid erroreid täis ning programmi GUI paari kohapealt on natuke vigane kuid siiski kasutatav

Õnneks on ka olemas Vaba Varalist tarkvara sellele, üks GUI'ga on näiteks PulseView mis on pärit sigrok nimelisest signaalide analüüsimisega tegelevast tarkvara kogumikust

Antud pildil on siis näha mida mu teleka pult välja saadab kui telekat sisse lülitan. Selle signaali vormi sain kätte nii et ühendasin lihtsalt kusagilt VHS mängija seest saadud IR vastuvõtja otse loogika analüsaatori külge.

Igati asjalik ja kasulik asi on see peab ütlema :)
